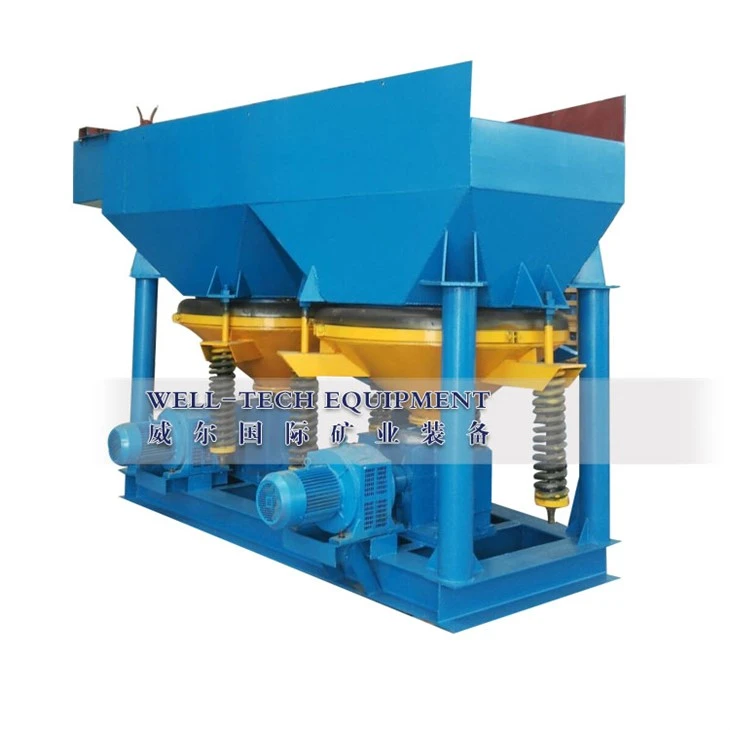

Macchina a maschera d'oro per la lavorazione della maschera di concentrazione minerale per l'impianto di lavorazione
La nostra macchina Jig Wave a denti di sega è un nuovo tipo di attrezzatura per la separazione della gravità a risparmio energetico e ad alta efficienza e sviluppata sulla base della tradizionale macchina Jig a onda sinusoidale. La differenza tra Saw-tooth Wave Ladder Jig e Sine Wave Jig è che la curva di pulsazione per il jigging è a forma d'onda a dente di sega, con flusso rapido verso l'alto e flusso lento verso il basso. Lo strato del letto viene sollevato integralmente e lasciato cadere lentamente con un lungo tempo di allentamento effettivo, consentendo un aumento significativo della capacità di movimentazione per la superficie del vaglio dell'unità, la diminuzione del limite inferiore del recupero granulometrico e un grande risparmio di acqua di reintegro per la frazione sottodimensionata.
I test industriali effettuati su Saw-tooth Wave Jig e Sine Wave Jig per confronto hanno mostrato che il tasso di recupero per il funzionamento di Saw-tooth Wave Jig è aumentato di Sn: 3,01 percento, W: 5,5 percento, Pb: 1,63 percento, Zn: 2,04 per cento ; Il consumo di acqua si riduce del 30% -40 percento rispetto al Jig tradizionale. L'area si riduce di 1/3 e anche la corsa può essere regolata.
Funzionalità della macchina jig
Alta capacità
Alto rapporto di concentrazione e alto recupero
Fabbricato con materiale di altissima qualità
Facile da installare, utilizzare e mantenere
La curva di pulsazione è a forma d'onda a dente di sega per facilitare la sedimentazione dei minerali pesanti
Risparmia acqua 30-40 percento rispetto al normale jig
La velocità di pulsazione è regolata molto facilmente dal regolatore
Adatto per sgrossatura e pulitura
Può ottenere un buon risultato nella lavorazione di oro placer, tungsteno, ferro, stagno, ematite, rame, tantalio-niobio, titanio, manganese, barite,
zirconio, cromo e pietre preziose ecc.
Specifica tecnica
1. Hutch
2. Diaframma in gomma
3. Cono
4. Regolatore di velocità dell'elettromagnetismo
5. Custodia della camma
6. Flangia tubo acqua reintegro
7. Schermo
8. Serbatoio di alimentazione
Disegno costruttivo di JT2-2 Saw-tooth Wave Jig
Macchina a giga
Principali parametri tecnici
|
Modello |
Gabbia per jig |
Diaframma |
Dimensione di alimentazione (mm) |
Quantità di acqua di reintegro (m3/t) |
Reintegrare la pressione dell'acqua (MPa) |
Capacità (t/h) |
Energia (chilowatt) |
Dimensioni (mm) |
Peso (Kg) |
||
|
Forma |
La zona (m2) |
Colpo (mm) |
Frequenza dell'ictus (giri/min) |
||||||||
|
JT0.57-1 |
Trapezio |
0.57 |
8.5—12 10—17 12-21 |
80-180 |
<6 |
1-2 |
Maggiore o uguale a 0.05 |
1.5-3 |
1.5 |
1550×780×1530 |
610 |
|
JT1-1 |
Trapezio |
1.04 |
<10 |
2-3 |
2.5-5 |
2.2 |
2270×1110×1890 |
900 |
|||
|
JT2-2 |
Rettangolo |
2.28 |
<10 |
2-4 |
5-10 |
3 |
3225×1550×2050 |
1640 |
|||
|
JT3-1 |
Trapezio |
3 |
12-30 |
50-125 |
<10 |
3-6 |
7.5-15 |
5.5 |
2745×2000×3030 |
3085 |
|
|
JT4-2 |
Rettangolo |
4 |
25-57 |
<25 |
4-8 |
8-20 |
7.5 |
4240×1990×2750 |
3098 |
||
|
JT4-2S |
Rettangolo |
4 |
25-57 |
<25 |
4-8 |
8-20 |
4×2 |
4240×1990×2750 |
4000 |
||
|
JT5-2 |
Trapezio |
4.86 |
12-30 |
<10 |
3-6 |
12-25 |
7.5 |
4081×2202×2639 |
4500 |
||
